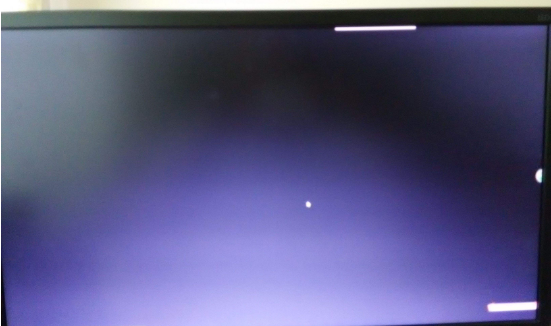

一、電視機屏幕變色

1.檢查主板信號R\G\B從輸入到主芯片部分線路(有無虛焊短路，電容電阻值有無錯誤)。

2.進入工廠模式，進行白平衡調節，能否調出正常顏色。

3.必要時更換MCU或重新燒錄MCU。

二、花屏。

1.測量主板鐘表輸出是否正常。

2.檢查主板信號R\G\B從輸入到主芯片部分線路(有無虛焊短路，電容電阻值有無錯誤)。

3.檢查主板信號輸出輸出到屏幕的連接座部分線路是否有虛焊短路(IC腳排阻止座雙列插針，特別注意扁平插座)。

4.必要時更換屏幕。

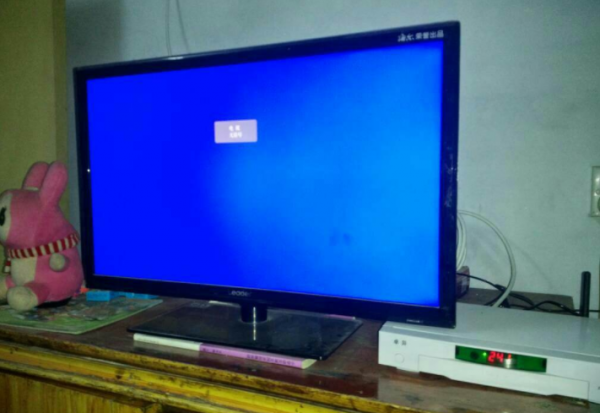

三、沒有信號。

a.通電后出現無輸入信號(NOVGAINPUT)

1.檢查VGA電纜連接。

2.檢查主板從行場輸入(注意VGA母座的行情和地面之間是否有短路)，從反相器輸出到主芯片部分的線路(是否有虛焊短路，電容電阻是否有錯誤)。

3.檢查主板各工作點的電壓(主芯片可能損壞)。

B.通電后出現超標(VGANOTSUPORT)or(FREQENCYOUTOFRANGE)

1.檢查計算機輸入信號是否超過范圍。

2.檢查主板各工作點的電壓(主芯片可能損壞)。

四、畫面閃爍(字抖動)

1.能否自動調節或手動調節“相位”。

2.檢查主板各工作點的電壓(主芯片可能損壞)。

3.檢查鎖相電路電容電阻是否有錯誤值。

4.檢查主板從行情輸入反相器輸出到主芯片部分線路(有無虛焊短路電容電阻值)。

五、重影。

1.檢查輸入信號是否因連接分配而導致VGA電纜不符合規格。

2.檢查主板VGA座是否有虛焊，連接焊接。

3.檢查主板從信號輸入到芯片部分的線路是否有虛焊、短路、電容電阻的錯誤值。

4.檢查主板各工作點的電壓(主芯片可能損壞)。
